علم الهوائي - هوائي FPC

2026,04,30

ستقدم لك هذه المقالة هوائيًا شائع الاستخدام في الحياة اليومية - هوائي FPC.

المؤلف: وانغ شو (مهندس اتصالات Yingshun)

التاريخ: 30 أبريل 2026

1. ما هو هوائي FPC؟

هوائي FPC، اختصار لـ "هوائي لوحة الدوائر المطبوعة المرنة". إنه هوائي مدمج رفيع وخفيف الوزن حيث يتم تصنيع عنصر إشعاع الهوائي مباشرة على ركيزة عازلة مرنة.

ببساطة: هوائي FPCB = "هوائي مرن مطبوع على لوحة دائرة مرنة".

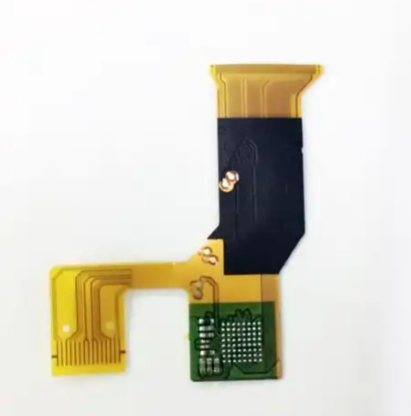

الصورة أدناه هي صورة حقيقية لهوائي FPC:

2. مزايا هوائيات الشركة العامة للفوسفات

تتمتع هوائيات FPC بالعديد من المزايا مقارنة بالهوائيات التقليدية الأخرى. فيما يلي ملخص بناءً على خبرتنا العملية.

2.1 كفاءة استخدام المساحة العالية

تتميز هوائيات FPC بأنها رفيعة ومرنة للغاية، ويبلغ سمكها عادة 0.05-0.2 مم فقط، مما يسمح لها بالانحناء والتناسب مع الأسطح المنحنية أو زوايا الأجهزة الذكية، مع الاستفادة الكاملة من المساحة الداخلية للجهاز.

قام مهندسونا بتصميم هوائي FPC مدمج للغاية لمنتج كاميرا المراقبة الخاصة بالعميل. الصورة أدناه هي مثال واقعي.

2.2 سهلة التركيب

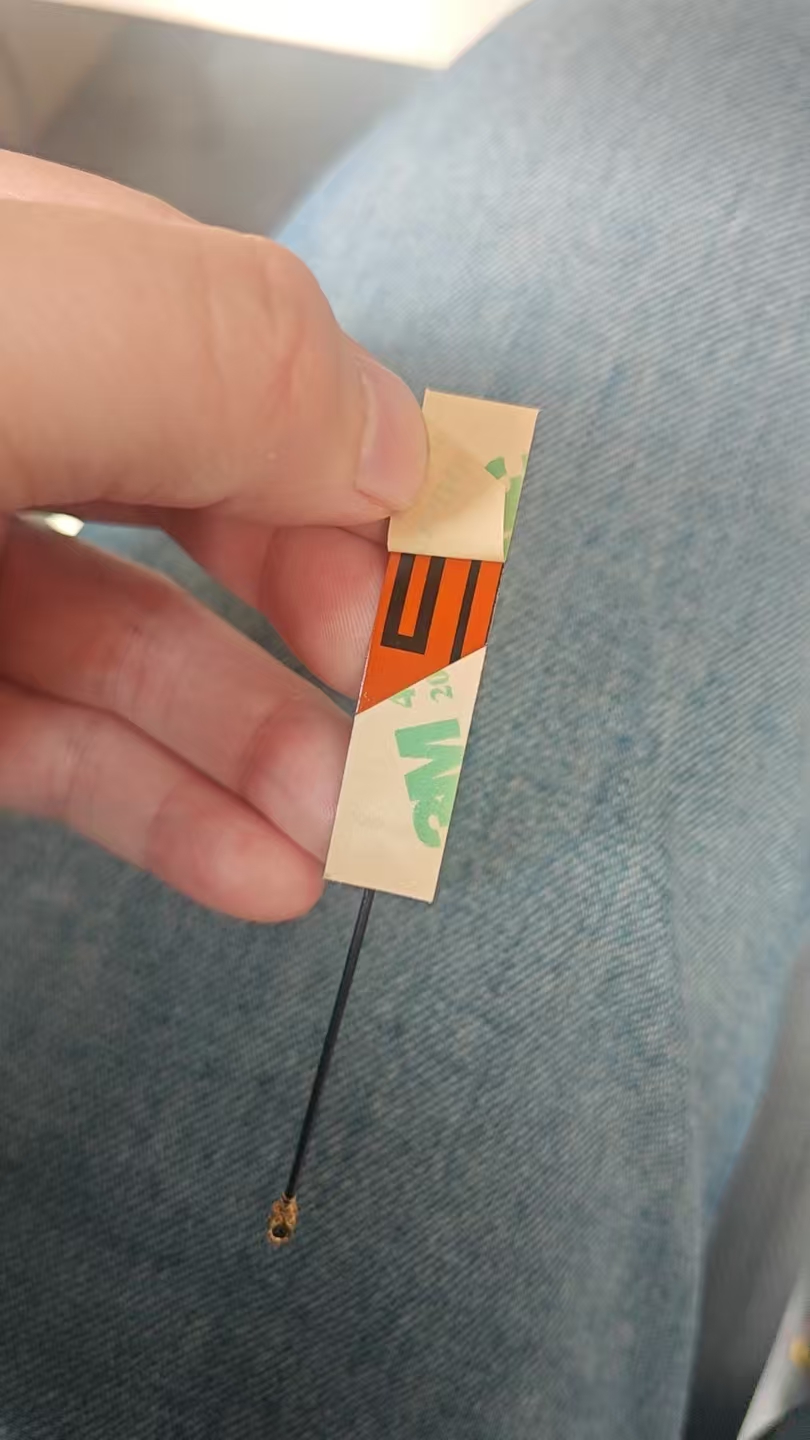

يتميز هوائي FPC بخلفية ذاتية اللصق، مما يجعل تركيبه بسيطًا ومضمونًا بشكل ملحوظ: يحتاج المرء فقط إلى إزالة الطبقة الواقية وتثبيت الهوائي في الموقع المحدد. بالمقارنة مع الأنواع الأخرى من الهوائيات، فإن هوائي FPC يقلل بشكل كبير من متطلبات عملية التجميع.

2.3 كفاءة إشعاعية عالية

تعد كفاءة إشعاع الهوائي ذات أهمية بالغة بالنسبة للأجهزة الذكية؛ تحقق بعض هوائيات FPC عالية الأداء كفاءة إشعاعية تتجاوز 90%. ببساطة، بالنسبة لحجم معين، فإن هوائيات FPC قادرة على تغطية مسافات أكبر.

2.4 يدعم نطاقات التردد المتعددة

يدعم هوائي FPC التشغيل أحادي وثنائي ومتعدد النطاق، وهو قادر على تغطية نطاقات التردد اللاسلكية السائدة التي تتراوح من 100 ميجا هرتز إلى 6 جيجا هرتز.

على سبيل المثال، تتطلب العديد من الأجهزة المنزلية الذكية نطاقات التردد 2.4 جيجا هرتز و5 جيجا هرتز - أو حتى 2.4 جيجا هرتز، و5 جيجا هرتز، والبلوتوث - مما يستلزم التعايش بين نطاقات متعددة؛ وهذه إحدى المزايا الرئيسية لهوائيات FPC.

3. التطبيقات الشائعة لهوائيات FPC

تُستخدم هوائيات FPC بشكل متكرر في الحياة اليومية وتُصنف من بين أكثر حلول الهوائيات المتاحة فعالية من حيث التكلفة؛ لقد قمنا بتجميع ملخص للسيناريوهات المختلفة التي يتم توظيفهم فيها.

3.1 الالكترونيات الاستهلاكية

تستخدم الأجهزة مثل الهواتف المحمولة والأجهزة اللوحية وأجهزة الكمبيوتر المحمولة والساعات الذكية والكاميرات الذكية هوائيات FPC.

3.2 أجهزة إنترنت الأشياء

على سبيل المثال، عدادات الكهرباء الذكية، وعدادات المياه الذكية، وكاشفات الدخان، وأنظمة التحكم في الوصول، وأجهزة الاستشعار، وعلامات تحديد المواقع، وما إلى ذلك.

3.3 الأجهزة الطبية الذكية

مراقبة ضغط الدم الإلكترونية، أجهزة المراقبة المحمولة، التكنولوجيا الطبية القابلة للارتداء، الأجهزة الطبية اللاسلكية.

3.4 الصناعة والأمن

نقل الفيديو بدون طيار، تكنولوجيا التحكم عن بعد، RFID، الكاميرات الأمنية، البوابات الصناعية، إلخ.

3.5 إلكترونيات السيارات

تشهد هوائيات FPC أيضًا تطبيقًا واسع النطاق على نحو متزايد في بيئات السيارات، على سبيل المثال، في مراقبة ضغط الإطارات، والملاحة داخل السيارة، وصناديق T، وأنظمة التحكم المركزية، وأجهزة استشعار القيادة الذاتية.

4. كيفية اختيار هوائي FPC

إذا كان جهازك يتطلب هوائي FPC، فنوصي باختيار واحد باتباع الخطوات التالية:

4.1 أولاً، تحديد التردد

الخطوة الأولى في اختيار هوائي FPC هي تحديد التردد، حيث تختلف نطاقات التردد التي تستخدمها الأجهزة المختلفة.

2.4G Bluetooth / Wi-Fi: المنزل الذكي، سماعات الرأس الذكية، مكبرات الصوت الذكية، إلخ.

شبكة Wi-Fi ثنائية النطاق 5G / 2.4G: الكاميرات الذكية والأجهزة اللوحية والبوابات.

4G/NB-IoT/LoRa: وحدات إنترنت الأشياء والاستشعار اللاسلكي وأجهزة القياس الذكية.

4.2 تحقق من مساحة التثبيت المتاحة داخل الجهاز

يجب حجز منطقة خالية للهوائي على الجهاز: تجنب وضع البطاريات أو الأغلفة المعدنية أو أغطية حماية اللوحة الأم بالقرب من الهوائي كلما أمكن ذلك؛ كلما زادت المسافة من المكونات المعدنية، كلما كانت جودة الإشارة أفضل.

4.3 تأكيد الواجهة وطريقة الأسلاك

واجهة IPEX/u.FL: الأكثر استخدامًا؛ شائع للوحدات الصغيرة وأجهزة إنترنت الأشياء.

هوائي FPC مع كابل تمديد: للأجهزة ذات المساحة الداخلية المشتتة، التي تتطلب توجيه الكابل إلى نقطة تثبيت بعيدة.

4.4 مخزون مخصص أم قياسي؟

يعد جهازك منتجًا قياسيًا: فهو يستخدم هوائيات 2.4G وGPS وWiFi القياسية. وهذا يوفر تكاليف منخفضة ومناسب للإنتاج الضخم العام.

إذا كان جهازك فريدًا وله مساحة محدودة جدًا، فيجب استخدام هوائي FPC مخصص ليتوافق بدقة مع أبعاد جهازك.

5. ملخص الخبرة

بناءً على خبرة مهندسينا في تصميم هوائيات FPC، فإننا نقدم الاقتراحات التالية:

بالنسبة للمعدات الموجودة في المساحات الصغيرة، يجب التخطيط لموقع تركيب هوائي FPC مسبقًا. إذا لم يتم حجزه أثناء مرحلة التصميم، فإن إضافته لاحقًا كـ "ترقيع" ستؤدي إلى تكاليف إضافية.

لا تقم بوضع هوائي FPC بين البطارية والدرع المعدني. إذا كان المعدن مسدودًا تمامًا بالهوائي، فلن تتمكن الإشارة من الإشعاع، مما يؤدي إلى ضعف قوة الإشارة في المنتج النهائي. من الناحية المثالية، قم بتثبيته على جانب الغلاف البلاستيكي المكشوف بالكامل.

إذا كنت تتطلع إلى تخصيص هوائي FPC عالي الأداء لجهازك، فلا تتردد في الاتصال بشركة Yingshun Communication Technology Co., Ltd. مع أكثر من 10 سنوات من الخبرة في تصميم هوائي التردد اللاسلكي، نقدم خدمة تخصيص هوائي FPC كاملة العملية، بدءًا من تقييم المتطلبات والمحاكاة الكهرومغناطيسية وحتى إنتاج العينات وتسليمها.
